Tête de broyage hydraulique Jansen HMK-100 – 20 couteaux en Y – Adaptation universelle

🌿 Tête de broyage hydraulique Jansen HMK-100 – 20 couteaux en Y – Adaptation universelle

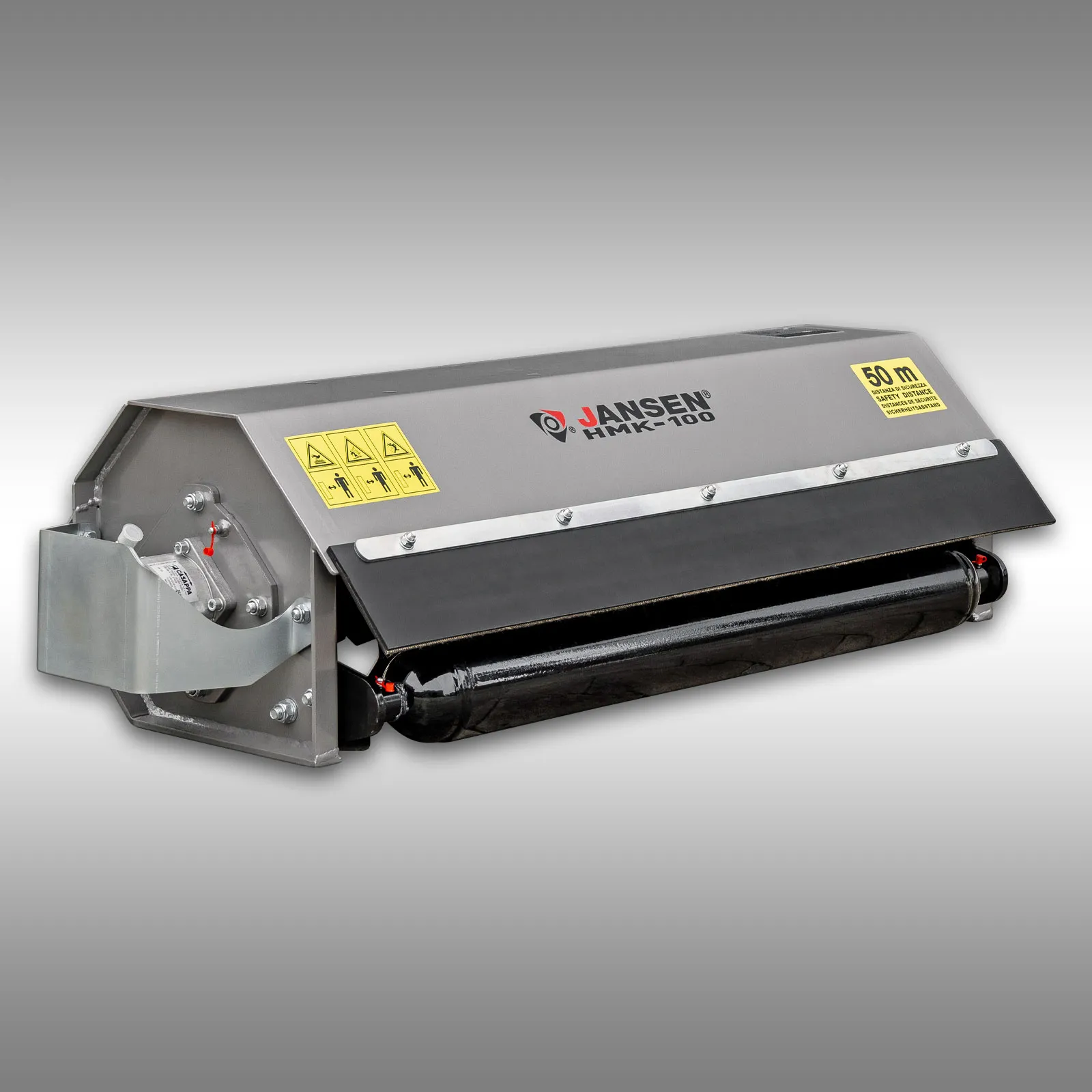

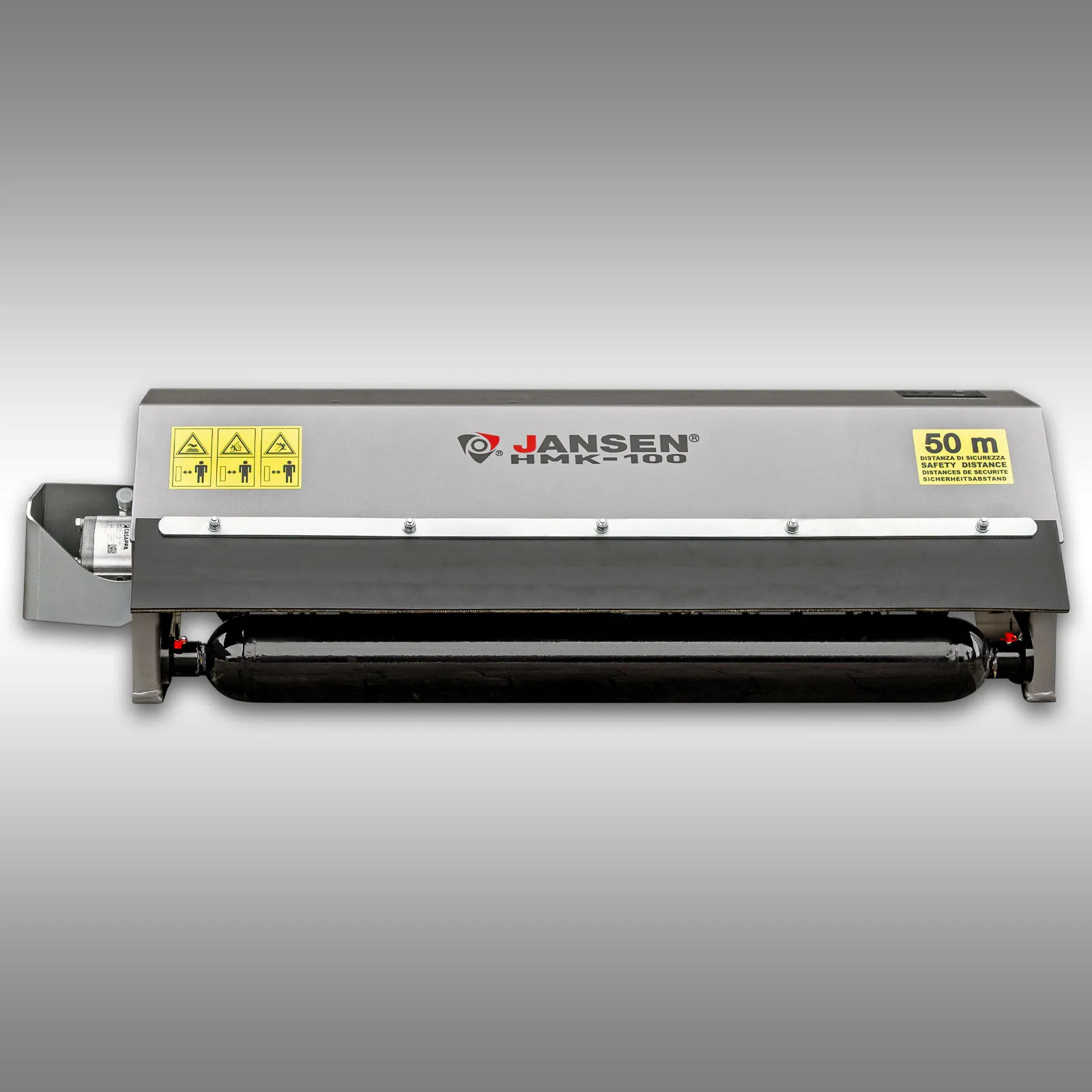

La tête de broyage hydraulique Jansen HMK-100 est un outil compact conçu pour les travaux de fauchage et de broyage sur les surfaces vertes, les terrains, les bordures et les zones adaptées. Grâce à sa conception universelle, elle peut être installée sur un véhicule porteur ou un châssis porteur compatible, sous réserve de disposer d’une adaptation mécanique appropriée et d’une hydraulique répondant aux exigences techniques de la machine.

La tête de broyage est livrée sans attache spécifique au véhicule porteur. Cette conception permet la fabrication d’un support ou d’un cadre d’adaptation sur mesure, adapté à votre machine. Un plan coté des points de fixation est fourni afin de faciliter la conception de cette adaptation.

⚙️ Tête de broyage hydraulique compacte et polyvalente

Le Jansen HMK-100 fonctionne grâce à un entraînement hydraulique. Il est destiné aux utilisateurs qui souhaitent intégrer une tête de broyage compacte sur une machine compatible : véhicule porteur, chargeur, bras hydraulique, châssis spécifique ou autre support disposant d’une capacité hydraulique suffisante.

• Entraînement hydraulique pour une installation adaptable.
• Conception universelle sans attache spécifique fournie.
• Possibilité de créer une adaptation sur mesure selon le véhicule porteur.
• Utilisable sur certains équipements Jansen compatibles.
• Pompe hydraulique fournie avec la tête de broyage.

Important : avant tout achat ou montage, il est indispensable de vérifier la capacité de levage du véhicule porteur, la solidité de la future adaptation et la compatibilité de son système hydraulique.

💧 Exigences hydrauliques à respecter

Pour fonctionner correctement, la tête de broyage HMK-100 nécessite une alimentation hydraulique adaptée. Le véhicule porteur doit fournir un débit d’huile d’au moins 25 à 30 L/min, à une pression minimale de 150 bar.

• Débit hydraulique requis : minimum environ 25 à 30 L/min.
• Pression hydraulique minimale : 150 bar.
• Retour hydraulique libre obligatoire.
• Raccords des conduites sous pression : M18 × 1,5 – 12L.
• Raccord de fuite / retour libre : 1/4" BSP.

Les flexibles hydrauliques ne sont pas inclus. Ils doivent être sélectionnés ou fabriqués selon le véhicule porteur, les raccordements disponibles, la longueur nécessaire et la configuration d’installation.

🔄 Sens de rotation réversible

La tête de broyage hydraulique Jansen HMK-100 offre un sens de rotation réversible. Le rotor et ses couteaux peuvent ainsi fonctionner dans les deux sens de rotation, selon la configuration hydraulique du véhicule porteur.

Le changement de sens peut être réalisé, selon l’installation, par inversion des conduites hydrauliques ou par l’utilisation d’une commande hydraulique double effet adaptée. Cette fonction permet une intégration plus flexible sur différents systèmes hydrauliques compatibles.

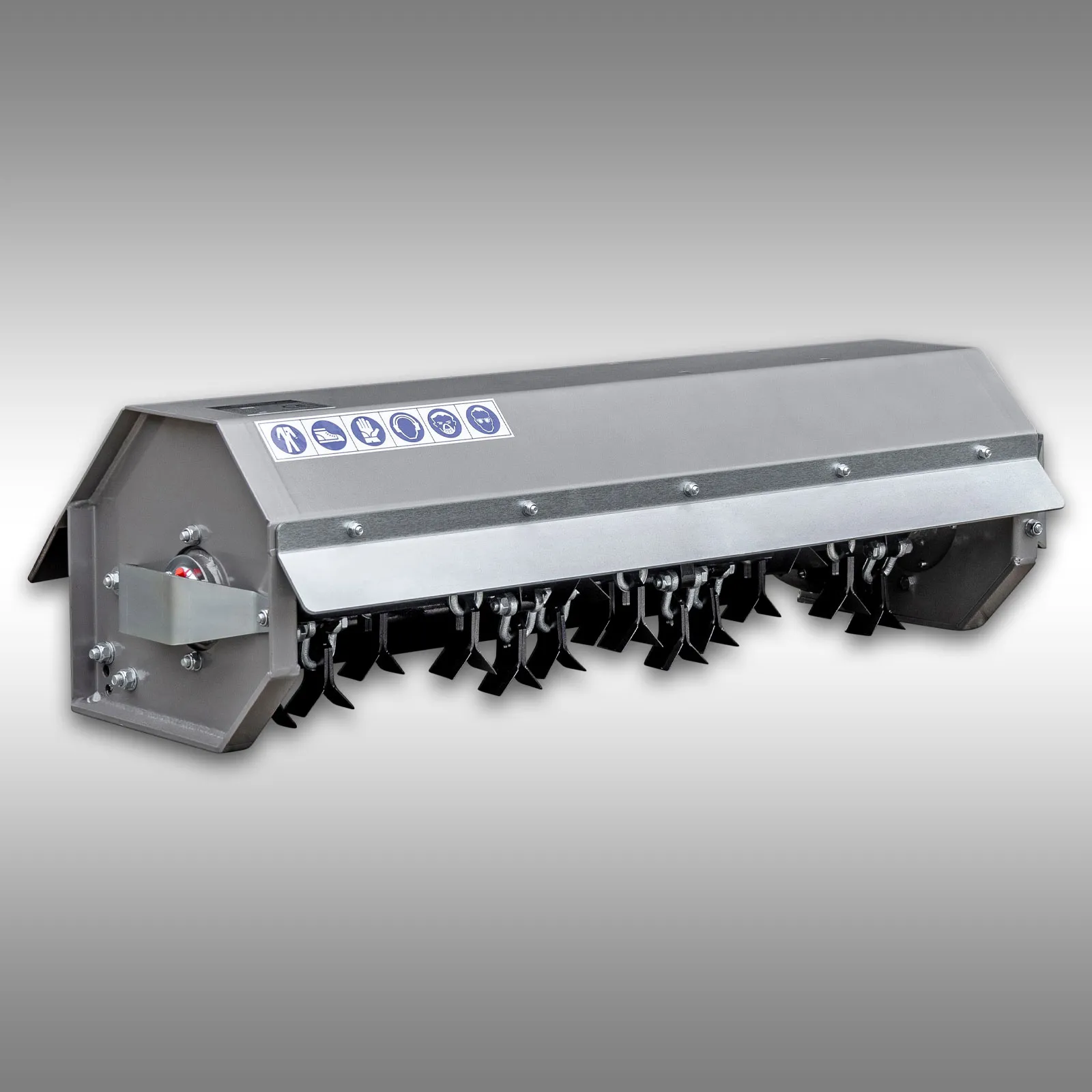

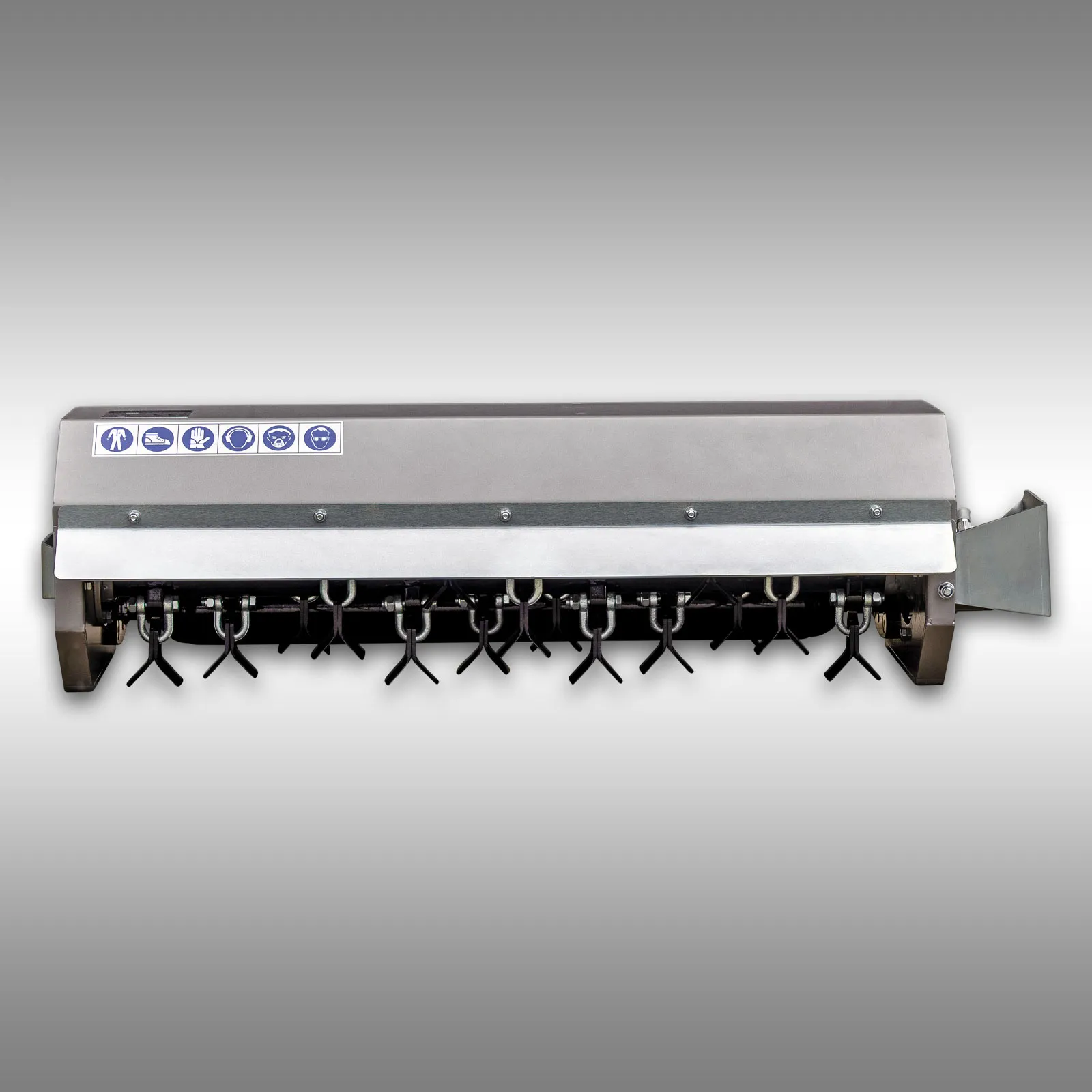

🔪 Rotor robuste avec 20 couteaux en Y

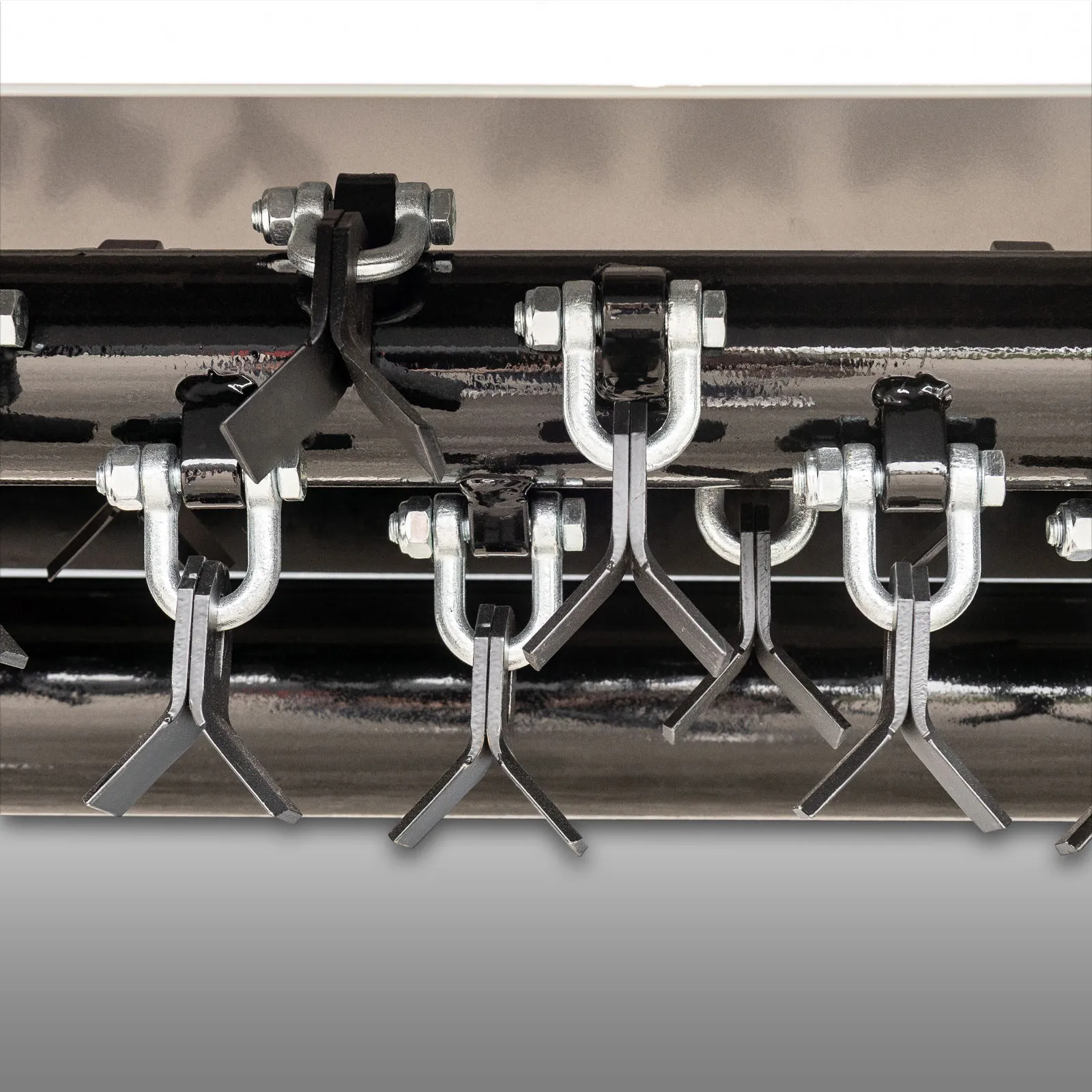

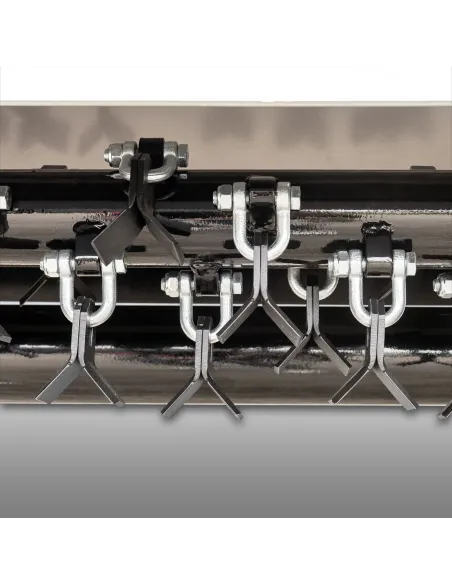

Le cœur du HMK-100 est constitué d’un rotor de broyage de 80 mm de diamètre. Il est équipé de 20 couteaux en Y articulés, conçus pour saisir et broyer la végétation adaptée aux travaux d’entretien et de broyage.

• 20 couteaux en Y à suspension articulée.
• Rotor de broyage robuste de 80 mm de diamètre.
• Travail de broyage adapté à l’entretien régulier des espaces verts.
• Conception compacte pour faciliter l’intégration sur un support adapté.

🛞 Rouleau arrière pour un guidage régulier

Un rouleau arrière de 102 mm de diamètre accompagne le déplacement de la tête de broyage sur le sol. Il aide à stabiliser l’outil et favorise un guidage plus régulier pendant le travail.

Combiné au rotor à couteaux en Y, ce rouleau contribue à obtenir un broyage homogène et une meilleure maîtrise de la tête de broyage sur les surfaces adaptées.

🔩 Adaptation universelle sur mesure

Le HMK-100 est volontairement livré sans attache spécifique. Cette caractéristique permet de l’intégrer à différents porteurs disposant d’un support mécanique et d’une hydraulique compatibles.

• Pas d’attache spécifique au véhicule incluse.

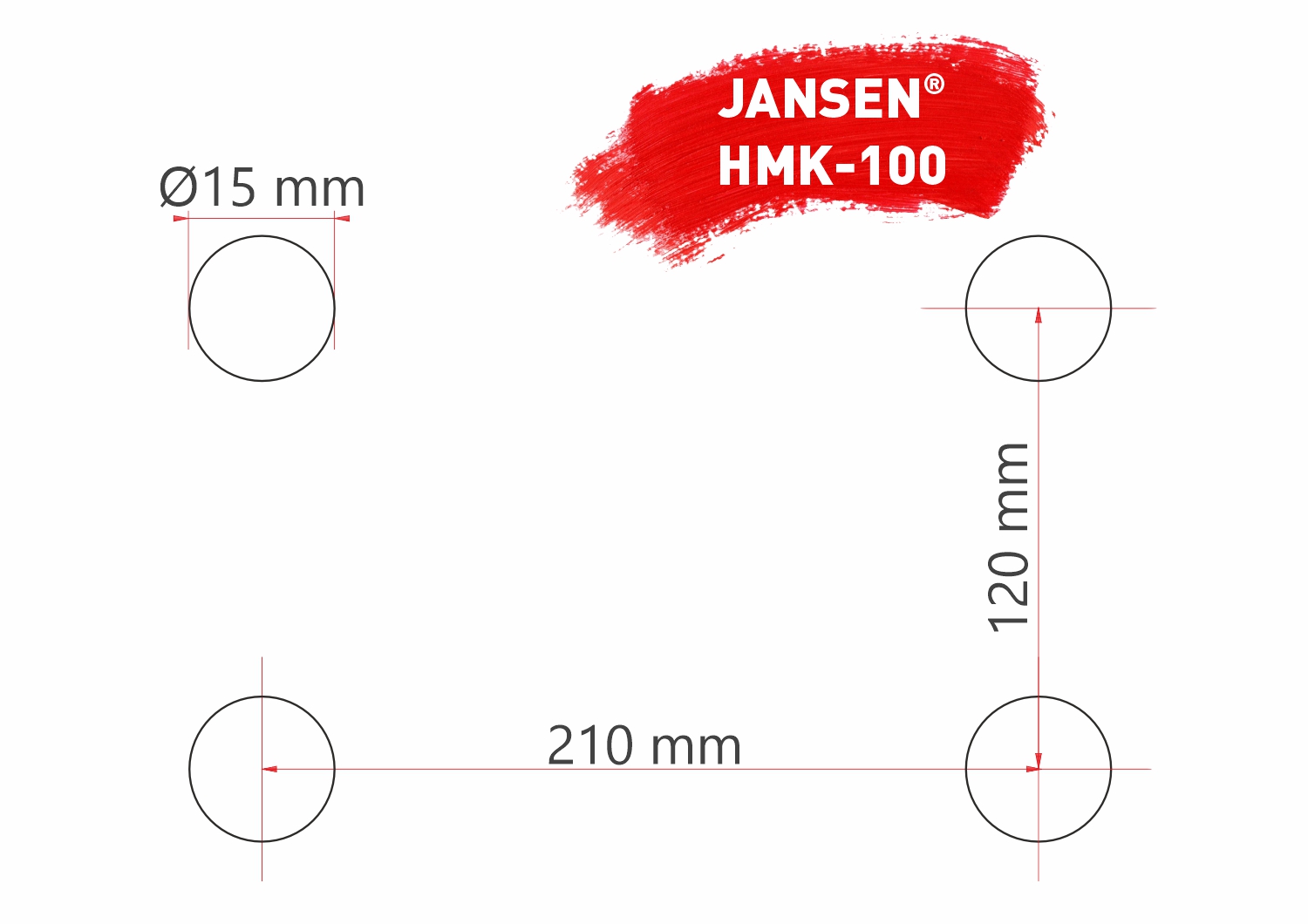

• Plan coté des perçages et points de fixation fourni.
• Conception et fabrication de l’adaptation à réaliser par l’utilisateur.
• Montage à effectuer par une personne compétente, selon le véhicule porteur utilisé.
• Compatibilité possible avec certains modèles Jansen compatibles.

La compatibilité ne peut pas être garantie de manière générale sur tous les véhicules porteurs. Chaque projet d’adaptation doit être vérifié selon la résistance du support, les capacités de levage, les dimensions disponibles, le débit hydraulique et la pression du système.

🔧 Caractéristiques techniques

📦 Contenu de la livraison

• Tête de broyage hydraulique Jansen HMK-100.
• Pompe hydraulique prévue pour la tête de broyage.
• Plan coté des points de fixation pour la réalisation d’une adaptation.

Non inclus : attache spécifique au véhicule porteur et flexibles hydrauliques. Ces éléments doivent être adaptés à la machine utilisée, à la position des raccords et à la longueur nécessaire.

⚠️ Vérifications avant achat et montage

• Vérifier la capacité de levage et la stabilité du véhicule porteur.
• Contrôler la possibilité de créer une attache mécanique robuste et adaptée.
• Vérifier un débit hydraulique minimal de 25 à 30 L/min.
• Vérifier une pression hydraulique minimale de 150 bar.
• S’assurer de la présence d’un retour hydraulique libre.
• Prévoir des flexibles hydrauliques adaptés aux raccords, à la pression et à la configuration de montage.
• Faire réaliser l’adaptation et le montage par une personne compétente.

📦 Livraison & assistance

• Livrée bien protégée, sans attache spécifique au véhicule porteur et sans flexibles hydrauliques.
• Plan coté des points de fixation fourni pour concevoir l’adaptation sur mesure.
• Notice en français fournie au format PDF.
• Assistance téléphonique disponible en cas de besoin.
• Garantie 2 ans et disponibilité des pièces détachées pendant 15 ans via Jansen France.

✅ Points forts à retenir

• Tête de broyage hydraulique compacte à adaptation universelle.
• 20 couteaux en Y articulés pour les travaux de broyage.
• Rotor robuste de 80 mm de diamètre.
• Rouleau arrière de 102 mm pour un guidage plus régulier.
• Sens de rotation réversible selon la configuration hydraulique.
• Débit requis à partir d’environ 25 à 30 L/min et pression minimale de 150 bar.
• Retour hydraulique libre obligatoire.
• Pompe hydraulique incluse.
• Plan coté fourni pour créer une adaptation sur mesure.

✅ En résumé

La tête de broyage hydraulique Jansen HMK-100 est une solution compacte et flexible pour les utilisateurs souhaitant équiper un véhicule porteur compatible d’un outil de broyage hydraulique. Avec son rotor de 80 mm, ses 20 couteaux en Y, son rouleau arrière et son sens de rotation réversible, elle offre une base robuste pour des travaux de fauchage et de broyage, à condition de réaliser une adaptation mécanique fiable et de disposer d’une hydraulique répondant aux exigences indiquées.
